镀锌钢管沟槽式卡箍连接施工作业

发布人：网站管理员　发布时间：2014/10/3　点击：1208次

为确保管道沟槽式卡箍连接安装工作顺利进行，应注意按下列要求安装作业：
（1）注意压槽机电源要安全、可靠。操作和维修设备人员要经过培训合格后上岗，要牢记“安全第—”。
（2）压槽机操作程序：
将压槽机平稳放置在适宜环境中并水平固定，将托管架调至与开槽机相对平衡轴线位置。接通电源，要求可靠和安全。要求压槽的管子在切割过程中保持管端光平且与管子呈垂直状态，方可压槽，注意操作过程中严禁戴手套和敞开衣衫。压槽的深度推荐值见表，操作工人应用游标卡尺测量或用卡箍合后固定定位螺母，并和指导人员视现场具体情况确定。压槽后要用锉刀或砂纸将管端与槽间的管表面清理干净(包括铁屑、铁锈、毛刺、油污等污物)。
  （3）安装卡箍时要注意，管端外表面一定要经过清理，否则破坏了密封圈会使密封失效而造成渗漏。用非油中性润滑剂涂在密封圈表面，轻轻地将密封圈推 上管端，然后用卡箍将密封圈和管卡住，均匀施力，交替拧紧卡箍两个螺母，避免密封圈一
压槽的深度值如表:
管径（㎜） 沟槽深（㎜） 公差（㎜）
≤80 2.20 +0.30
100～150 2.20 +0.30
200～250 2.50 +0.30
300 3.00 +0.50
个方向挤压变形产生泄漏。
（4）安装结束应检查确认卡箍件全圆周卡在管及配件的沟槽内，并且没有出现密封胶圈被挤压变形，没有被挤压出扣件和挤压破损现象。
（5）卡箍法兰分短接和长接两种:短接法兰卡箍为二片式，只能和带有平面法兰片的阀门联接，而长接法兰卡箍为单片带有沟槽端的一类，除了能和平面法兰片连接外，还可以与对夹式阀门连接，典型的如与蝶阀联接。
（6）管路裁割下料：应先清楚安装管路所用配件的尺寸，再确定配管的下料尺寸，然后配装一次来验证先前确定的配管下料尺寸是否正确，只有在正确的情况下，才能确定管道批量下料尺寸，这样做的目的是避免产生废料和返工。

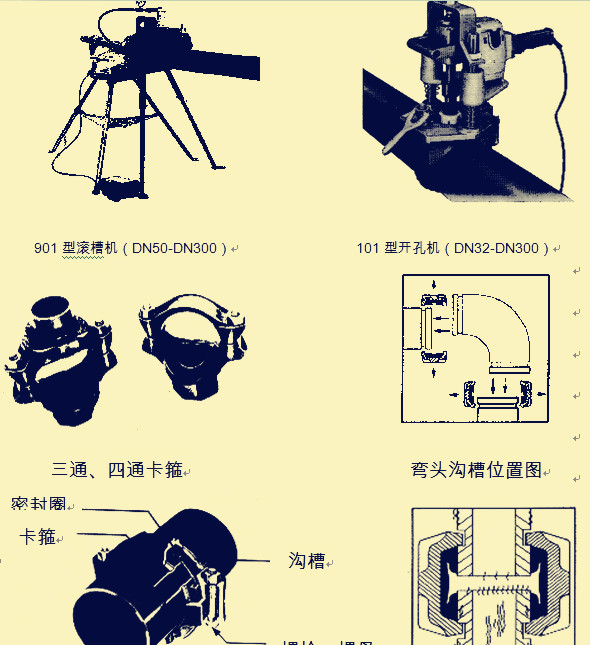

（7）消防管道的干、支管安装前，绘制预制草图，根据设计图纸的要求，向班组作详细的技术交底，确保干管上所开的三通、四通位置准确，便于卡箍连接的平直和严密；卡箍安装采用专用滚槽机和开孔机，见下图。
