消防栓灭火系统

3。1概述

消火栓灭火系统是当前应用最为广泛的灭火设备系统，由消火栓，水泵、水箱、水泵接合器及管网组成。如图3-1和图3-2所示

本节主要介绍消火栓灭火系统的构成，消火栓灭火系统的给水系统，消火栓灭火系统专用设备和材料。

消火栓灭火系统的给水系统

   (1)低层建筑室内消火栓给水系统

根据设置水泵及水箱情况，可分为三种类型。

①无加压泵和水箱的室内消火栓给水系统。室外给水管网的水压及水量任何时候都能满足室内最不利点消火栓的设计水压和水量时，常采用这种无加压泵和水箱的室内消火栓给水系统。

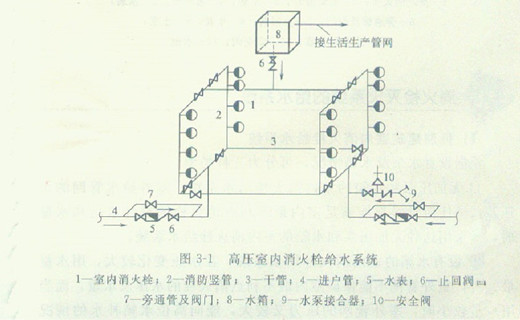

    ②设有水箱的室内消火栓给水系统。在水压变化较大，用水量最大时，室外管网不能保证室内最不利点消火栓的水压及水量，而当用水量较小时，室外管网的压力又较大，能向高位水箱补水的情况下，常采用这种给水系统。如图3-1所示。

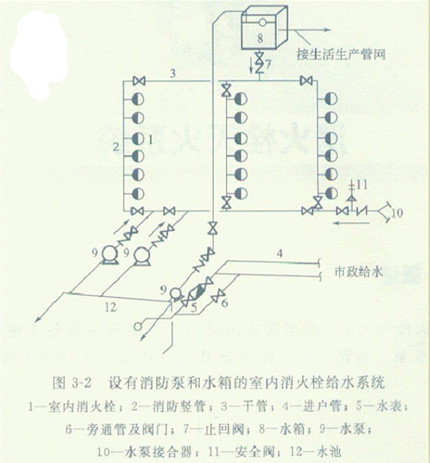

③设有消防水泵和水箱的室内消火栓给水系统。当室外给水管网的水压和水量经常不能满足室内消火栓给水系统的水压和水量要求，或室外采用消防水池给水系统时，应设置消防水泵加压，同时设置消防水箱给水系统。如图3-2所示。

(2）高层建筑室内消火栓给水系统

①按服务范围分。有独立的室内消火栓给水系统，

即每栋高层建筑设置一个单独加压的室内消火栓给水系统;区域集中的室内消火栓给水系统，即数幢或数十幢高层建筑物共用一个加压泵房的室内消火栓给水系统。

    ②按建筑高度分。有不分区给水方式消防给水系统及分区

给水方式消防给水系统。

③按消防给水压力分。有高压消防给水系统;准高压消防给水系统;临时高压消防给水系统。

细节55：消火栓灭火系统专用设备和材料

(1)消火栓

消火栓是一个带内螺纹接头的阀门，一端连消防主管，另一端与水龙带连接。有室外消火栓和室内消火栓之分。

①室外消火栓。室外消火栓是指设置在建筑物外消防给水管网

的一种供水设备。由本体、进水弯管、阀塞、出水口及排水口等组成。它的作用是向消防车提供消防用水或直接接出水带、水枪进行灭火。按设置条件分为地上式消火栓和地下式消火栓;按压力分为低压消火栓和高压消火栓。

    ②室内消火栓。室内消火栓设置在建筑物内消火栓箱中。由水枪、水带、消火栓三部分组成。水枪一般采用直流式，喷口直径有13mm, 16mm, 19mm, 13mm和19mm口径的分别配50mm,65mm的接口，16mm口径配50mm或65mm的接口。水龙带有橡胶和麻织两种。

    (2)消防水泵接合器

    消防水泵接合器是消防队使用消防车从室外水源取水，向

室内消防给水管网供水的接口。建筑物遇大火，消防用水不足时，可通过它将水送至室内消防给水管网，补充消防用水量的不足。室内消防水泵发生故障时，消防车从室外消火栓取水，通过它将水送至室内消防给水管网。室内消防用水不足，而消防水泵工作正常时，可通过它将水送到位于建筑物内的消防水池，室内消防水泵压力不足时，可以通过它将水送至室内消防给水管网。

(3)干管的安装

    先了解和确定干管的标高、坡度、位置、。管径等，正确地按尺寸埋好支架。待支架牢固后，就可以架设连接。管子和管件可以先在地面组装，长度以方便吊装为宜。起吊后，轻轻落在支架上，用支架上的卡环固定，防止滚落。采用螺纹连接的管子，则吊上后即可上紧。采用焊接时，可全部吊装完毕后再焊接，但焊口的位置要在地面组装时就考虑好，选定在较合适的部位.便于焊工的操作。干管安装后，还要拨正调直;从管子端看过去，整根管道都在一条直线上。干管的变轻，要在分出支管之后，距离主分支管要有一定的距离，大小等于大管的直径，但是不应小于100mm。干管安装后，再用水平尺在每段上进行一次复核，防止局部管段有“塌腰”或“拱起”现象。

    水泵接合器分为地上式、地下式、墙壁式三类。

(4)消防水箱

    建筑室内消防水箱(包括水塔、气压水罐)是储存扑救初期火灾消防用水的储水设备，它提供扑救初期火灾的水量和保证扑救初期火灾时灭火设备有必要的水压。消防水箱按使用情况分为专用消防水箱，生活、消防共用水箱，生产、消防共用水箱和生活、生产、消防共用水箱。

3.2消防栓灭火系统施工

室内消火栓管道的安装由安装干管开始，然后安装立管和支管。室内消火栓均安装在消火栓箱内，安装消火栓应首先安装消火栓箱。消防水泵接合器有墙壁式、地上式、地下式之分。组装时，按接口、本体、连接管、止回阀、安全阀、放空管、控制阀的顺序进行。

    本节主要介绍室内消火栓管道的安装、室内消火栓的安装，室内消火栓箱的安装、消防水泵接合器的安装、室外消火栓的安装，室内消火栓系统的调试。

细节56：室内消火栓管道的安装

    室内消火栓管道一般有干管、立管和支管。安装的步骤是由安装干管开始，再安装立管和支管。在土建主体工程完成后，并且墙面已经粉刷完毕，即可开始室内消火栓管道的安装工作。但是在土建施工的时候，应该密切配合，按照图纸要求预留孔洞，如基础的管道入口洞，墙面上的支架洞，过墙孔洞以及设备基础地脚螺栓孔洞等。同时可以根据图纸预制加工出各类管件，如管子的煨弯，阀件的清洗和组装及管子的刷油等。

    (2)支、立管的安装

    干管安装后即可安装立管。用线垂吊挂在立管位置上，用“粉囊”，在墙面上弹出垂直线，立管就可以根据该线来安装。同时，根据墙面上的线和立管与墙面确定的尺寸，可预先埋好立管卡。立管长度较长，如采用螺纹连接时，可按图纸上所确定的立管管件，量出实际尺寸记录在图纸上，先进行预组装。安装后经过调直，将立管的管段做好编号，再拆开到现场重新组装。这种安装方法可以加快进度，保证质量。立管安装后，就可以安装支管，方法也是先在墙上弹出位置线，但必须在所接的设备安装定位后才可以连接。安装方法与立管相同。应注意的是当支立管的直径都较小，.并且采用焊接时，要防止三通口的接头处管径缩小，或因焊瘤将管子堵死。

细节57：室内消火栓的安装

(1)消火栓箱的安装

室内消火栓均安装在消火栓箱内，安装消火栓应首先安装消火栓箱。消火栓箱分明装、半明装和暗装三种形式，如图3-3所示。底边距地面高度为1. 08m,常用消火栓箱尺寸见表3-1.
